Вентиляторы Артикул ABL-XFB

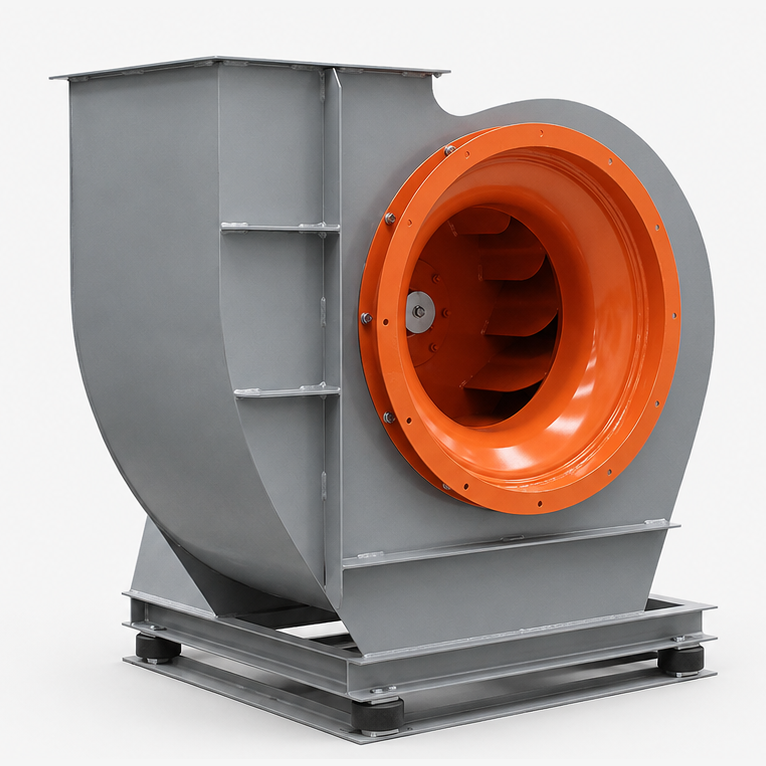

Центробежный вентилятор ABL-XFB
Центробежный (радиальный) вентилятор ABL-XFB с назад-наклонными лопатками — основная промышленная серия ABL для перемещения запылённого и газового воздуха. Назад-наклонное колесо — один…
Рассчитывается после уточнения производительности, исполнения и состава поставки.
Пришлите параметры или ТЗ — инженер уточнит комплектацию для вашего объекта.
- Расход воздуха
- 15 000–221 730 м³/ч
- Давление
- 3 202 Па
- Мощность
- 11 кВт
- Тип
- Центробежный (радиальный), назад-наклонные лопатки
Инженерное решение
Что это оборудование решает
Центробежный (радиальный) вентилятор ABL-XFB с назад-наклонными лопатками — основная промышленная серия ABL для перемещения запылённого и газового воздуха. Назад-наклонное колесо — один из самых эффективных типов центробежных: высокий КПД и статическое давление до 3 202 Па при энергоэффективности 2-го национального уровня.
Диапазон серии — 530 – 221 730 м³/ч, мощность двигателей 0,25–220 кВт. Четыре схемы привода: интегральная рама (A) упрощает монтаж, ремённый привод (C) с водоохлаждаемой опорой рассчитан на высокие температуры среды. Материалы проточной части — оцинкованная или нержавеющая сталь, спецпокрытия под агрессивные среды.
Вентилятор подбирается не «по диаметру воздуховода», а по рабочей точке — пересечению требуемого расхода и потерь давления сети. Ошибка в этой точке стоит дороже самого вентилятора: перегруженный мотор, работа вне зоны КПД, низкочастотный гул. Подбор по рабочей точке выполняют инженеры ABL до заказа.
Вместе с вентилятором ABL изготавливает обвязку под фактический фланец — гибкие вставки, переходы, отводы, зонты, шумоглушители, опорные рамы и виброопоры — на собственном станочном парке в Темиртау, и монтирует систему по лицензии СМР II категории.
Применение
Для каких задач подходит
- Аспирация и газоочистка: металлургия, ГОК, цемент, химия
- Противопожарное дымоудаление зданий (термостойкое колесо)
- Наддув и технологические процессы
- Обвязка станков, окрасочных и сушильных камер
- Вентиляция производственных корпусов
Предварительные параметры
Характеристики
Значения не являются договорными до подтверждения выбранной комплектации в техническом предложении и паспорте.
| Тип | Центробежный (радиальный), назад-наклонные лопатки |
|---|---|
| Расход воздуха | 530 – 221 730 м³/ч (по типоразмеру) |
| Статическое давление | 99 – 3 202 Па |
| Мощность двигателя | 0,25 – 220 кВт |
| Схемы привода | A (интегральная рама), C (ремённый), D, B |
| Материалы | Оцинкованная сталь, нержавеющая сталь, спецпокрытие |
| Назначение | Вентиляция, аспирация, газоочистка, дымоудаление, наддув |
| Обвязка | Фасонка под фактический фланец — производство ABL, Темиртау |
Размещённый обзор промышленных вентиляторов не подтверждает обозначение этой модели; рабочая точка, двигатель, температура, шум и габариты подтверждаются паспортом выбранного исполнения.
Для закупки и согласования
Документация
Часто задаваемые вопросы
Вентилятор работает в точке пересечения его характеристики и характеристики сети. Если считать «по диаметру» или брать «с запасом» — мотор перегружается, КПД падает, появляется низкочастотный гул, а вытяжка либо «не тянет», либо гонит лишний воздух. Инженеры ABL рассчитывают рабочую точку по фактической сети до заказа.
Это один из самых эффективных типов центробежных колёс: высокий КПД, устойчивая работа в широком диапазоне и статическое давление до 3 202 Па. Для оборудования, работающего круглосуточно, разница в КПД — это прямая экономия электроэнергии.
Да. Для высоких температур — ремённый привод (схема C) с водоохлаждаемой опорой и термостойкое колесо, для агрессивных сред — нержавеющая сталь и спецпокрытия проточной части. Исполнение подбирается под условия объекта.
Да, в этом смысл поставки от ABL: гибкие вставки, переходы, отводы, шумоглушители, опорные рамы и виброопоры изготавливаются под фактический фланец на производстве в Темиртау. Без правильной обвязки вентилятор теряет до трети характеристик на резких отводах и плохих переходах.
