Бункеры и накопители пыли Артикул Бункер ABL

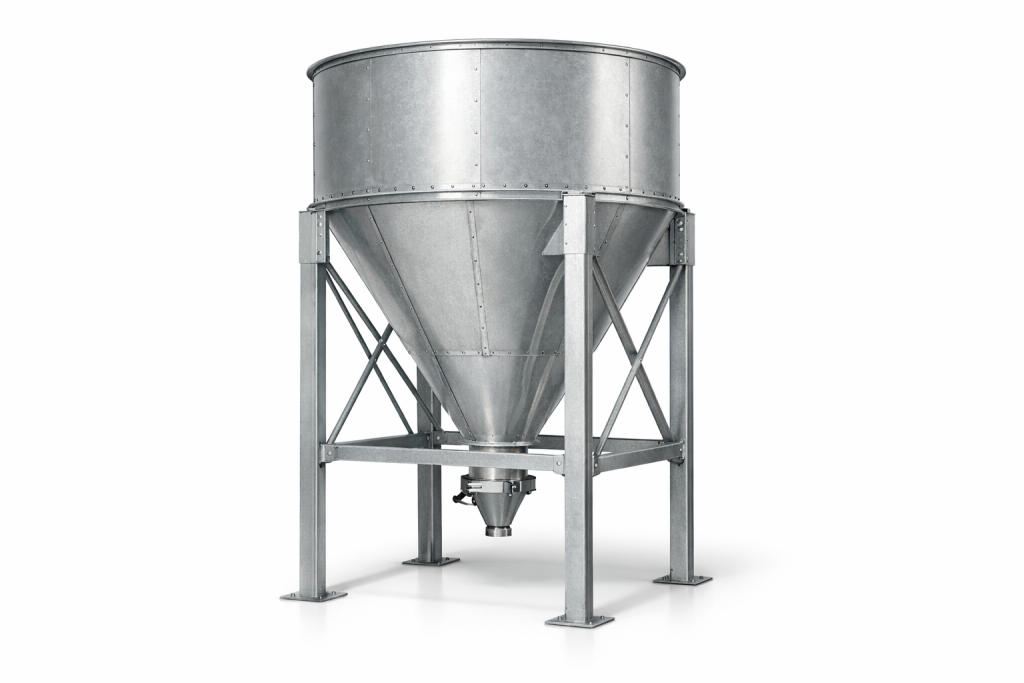

Бункер пылесборный ABL
Организованный сбор и выгрузка уловленной пыли из циклонов и фильтров — без просыпи, с герметичным затвором и защитой от зависания материала. Бункер…
Рассчитывается после уточнения производительности, исполнения и состава поставки.
Пришлите параметры или ТЗ — инженер уточнит комплектацию для вашего объекта.
- Тип
- пирамидальный / конический / комбинированный
- Полезный объём
- 0,1 – 1,7+ м³ (типоряд, больший объём —…
- Угол наклона стенок
- 55–70° — под самотёк, зависит от материала
- Производительность выгрузки
- по узлу разгрузки (уточняется при подборе)
Инженерное решение
Что это оборудование решает
Организованный сбор и выгрузка уловленной пыли из циклонов и фильтров — без просыпи, с герметичным затвором и защитой от зависания материала.
Бункер — накопительная ёмкость под циклоном, рукавным или картриджным фильтром для сбора уловленной пыли и её организованной выгрузки. Пирамидальная или коническая нижняя часть с достаточным углом наклона стенок обеспечивает самотёк материала к разгрузочному узлу.
Выгрузка выполняется через шлюзовой (роторный) затвор, секторный затвор-«мигалку» или шиберную задвижку — в зависимости от свойств пыли и режима удаления. Для склонных к зависанию материалов бункер комплектуется вибратором, аэрирующими форсунками или обогревом.
Конструкция рассчитывается на объём улова между циклами удаления и на нагрузку от накопленного материала. Изготовление — на производственной базе ABL по расчёту под конкретную установку.
Применение
Для каких задач подходит
- Под циклоны и группы циклонов: сбор крупной пыли
- Под рукавные и картриджные фильтры: сбор тонкой пыли
- Аспирационные системы металлургии, деревообработки, зернопереработки, ГОК, цемента
- Узлы пересыпки и транспортировки сыпучих материалов
Предварительные параметры
Характеристики
Значения не являются договорными до подтверждения выбранной комплектации в техническом предложении и паспорте.
| Тип | пирамидальный / конический / комбинированный |
|---|---|
| Полезный объём | 0,1 – 1,7+ м³ (типоряд, больший объём — по расчёту) |
| Угол наклона стенок | 55–70° — под самотёк, зависит от материала |
| Тип разгрузки | шлюзовой затвор / секторный затвор-«мигалка» / шиберная задвижка / винтовой конвейер |
| Производительность выгрузки | по узлу разгрузки (уточняется при подборе) |
| Материал | Ст3 / 09Г2С / нерж. / износостойкая сталь / футеровка |
| Исполнение | обычное / герметичное / взрывозащищённое / с обогревом |
| Опции против зависания | вибратор, аэрация, обогрев, ворошитель |
| Присоединение | фланцевое — под циклон, рукавный или картриджный фильтр |
Размещённый обзор описывает семейство аспирационных решений, но не является паспортом этой модели; расход, фильтрующий материал и показатели очистки подтверждаются расчётом и документами поставки.
Для закупки и согласования
Документация
Часто задаваемые вопросы
По объёму улова между циклами удаления: расход газа, начальная запылённость и режим выгрузки определяют, сколько пыли накапливается за смену или сутки. Конструкция дополнительно рассчитывается на нагрузку от накопленного материала с учётом насыпной плотности.
Для склонных к зависанию материалов увеличиваем угол наклона стенок (55–70°) и комплектуем бункер вибратором, аэрирующими форсунками, обогревом или ворошителем — узел подбирается под свойства конкретной пыли.
Шлюзовой (роторный) затвор — для непрерывного удаления с сохранением герметичности; секторный затвор-«мигалка» — для периодической самотёчной выгрузки; шиберная задвижка — для разгрузки в транспорт или тару. Для взрывоопасной пыли применяются герметичные исполнения с разгрузкой без искры.
