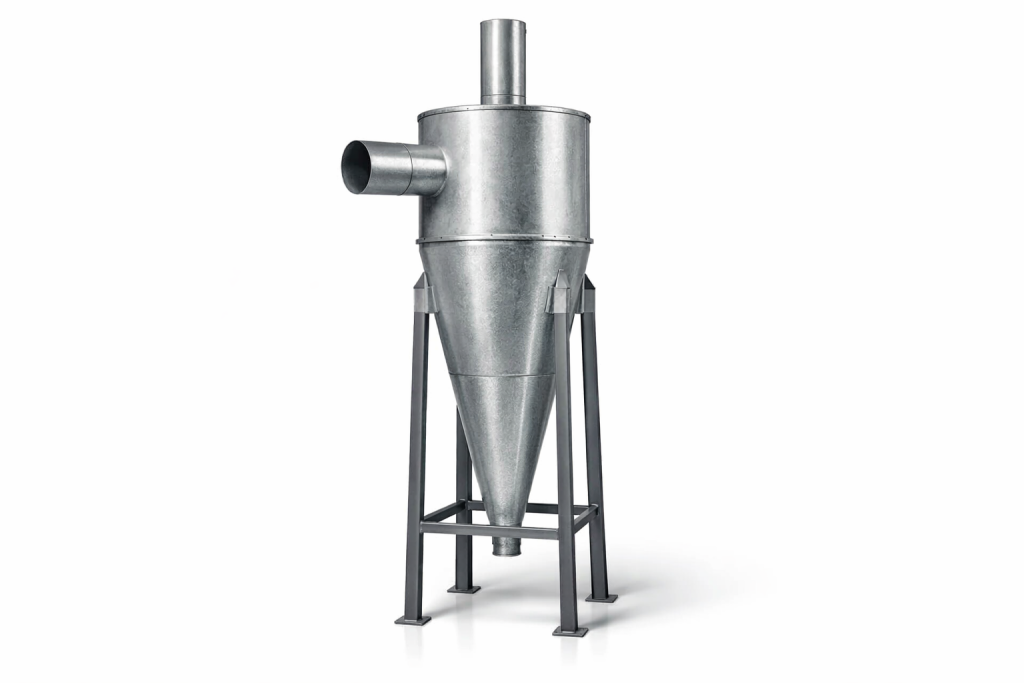

Циклон ABL ЦН-15
Циклон — аппарат сухой инерционной очистки: запылённый поток закручивается, частицы отбрасываются к стенке и ссыпаются в бункер, а газ выходит через центральную…
Рассчитывается после уточнения производительности, исполнения и состава поставки.
Пришлите параметры или ТЗ — инженер уточнит комплектацию для вашего объекта.
- Расход воздуха
- 15 000–60 000 м³/ч
- Давление
- 1 500 Па
- Типоразмерный ряд
- расход номинальный (диапазон), эффективность d50, высота, толщина металла
- ABL-ЦН15-400
- 1 600 м³/ч (1 150–2 050), d50 3,7…
Инженерное решение
Что это оборудование решает
Циклон — аппарат сухой инерционной очистки: запылённый поток закручивается, частицы отбрасываются к стенке и ссыпаются в бункер, а газ выходит через центральную трубу. Его применяют для крупной и средней пыли как самостоятельную или предварительную ступень перед фильтром.
Эффективность циклона нельзя назначить одним процентом без фракционного состава, плотности и расхода газа. Диаметр, число аппаратов, сопротивление и ожидаемый результат рассчитываются по исходным данным процесса.
Применение
Для каких задач подходит
- Металлургия и литьё: аспирация печей, дробеструйных и зачистных участков
- Деревообработка и производство ДСП: стружка, опилки — как первая ступень
- Зернопереработка, комбикорм, элеваторы: аспирация норий и транспортёров
- ГОКи, дробильно-сортировочные комплексы, цемент: минеральная пыль
- ТЭЦ и котельные: зола и недожог крупной фракции
Технические данные
Характеристики
| Типоразмерный ряд | расход номинальный (диапазон), эффективность d50, высота, толщина металла |
|---|---|
| ABL-ЦН15-400 | 1 600 м³/ч (1 150–2 050), d50 3,7 мкм, высота 1 823 мм, металл 3 мм |
| ABL-ЦН15-500 | 2 450 м³/ч (1 750–3 200), d50 4,1 мкм, высота 2 280 мм, металл 3 мм |
| ABL-ЦН15-600 | 3 550 м³/ч (2 550–4 600), d50 4,5 мкм, высота 2 735 мм, металл 3 мм |
| ABL-ЦН15-700 | 4 850 м³/ч (3 450–6 250), d50 4,9 мкм, высота 3 191 мм, металл 3 мм |
| ABL-ЦН15-800 | 6 350 м³/ч (4 500–8 150), d50 5,2 мкм, высота 3 647 мм, металл 3 мм |
| ABL-ЦН15-900 | 8 000 м³/ч (5 750–10 300), d50 5,5 мкм, высота 4 104 мм, металл 4 мм |
| ABL-ЦН15-1000 | 9 900 м³/ч (7 050–12 700), d50 5,8 мкм, высота 4 560 мм, металл 4 мм |
| ABL-ЦН15-1200 | 14 250 м³/ч (10 200–18 300), d50 6,4 мкм, высота 5 471 мм, металл 4 мм |
| ABL-ЦН15-1400 | 19 400 м³/ч (13 850–24 950), d50 6,9 мкм, высота 6 383 мм, металл 5 мм |
| ABL-ЦН15-1600 | 25 350 м³/ч (18 100–32 550), d50 7,3 мкм, высота 7 295 мм, металл 5 мм |
| Сопротивление | около 1 140 Па во всём ряду (расчётное) |
| Конструкция | цилиндрическая обечайка, конус, выхлопная труба, входной патрубок с наклоном 15°, смотровой люк |
| Изготовление | Темиртау: плазменный раскрой с ЧПУ, вальцовка обечайки и конуса, сварка MIG/MAG, контроль плотности швов, окраска не менее 80 мкм |
| Источник данных | расчётные параметры по конструкторской документации ABL; уточняются при подборе |
Конструкторская документация ABL (расчётные параметры)
Для закупки и согласования
Документация
Часто задаваемые вопросы
Да — для крупной и средней сухой пыли, когда нормы выброса достигаются одной инерционной ступенью. Для тонкой пыли мельче 5 мкм, липкой и волокнистой пыли, а также при жёстких ПДК по мелкодисперсной фракции после циклона ставится рукавный или картриджный фильтр.
Углом наклона крышки и геометрией корпуса. ЦН-11 даёт наибольшую эффективность при большем гидравлическом сопротивлении, ЦН-24 — наибольшую пропускную способность при меньшем сопротивлении, ЦН-15 — универсальный баланс эффективности и сопротивления. Серию подбираем расчётом под запылённость и требуемую очистку.
Циклон (одиночный, групповой или батарейный), пылесборный бункер, затвор — шлюзовой или «мигалка», опорные конструкции. Материал и исполнение (взрывозащищённое, теплоизолированное, абразивостойкое) выбираются под условия площадки.
