Картриджные фильтры Артикул Картриджный фильтр ABL

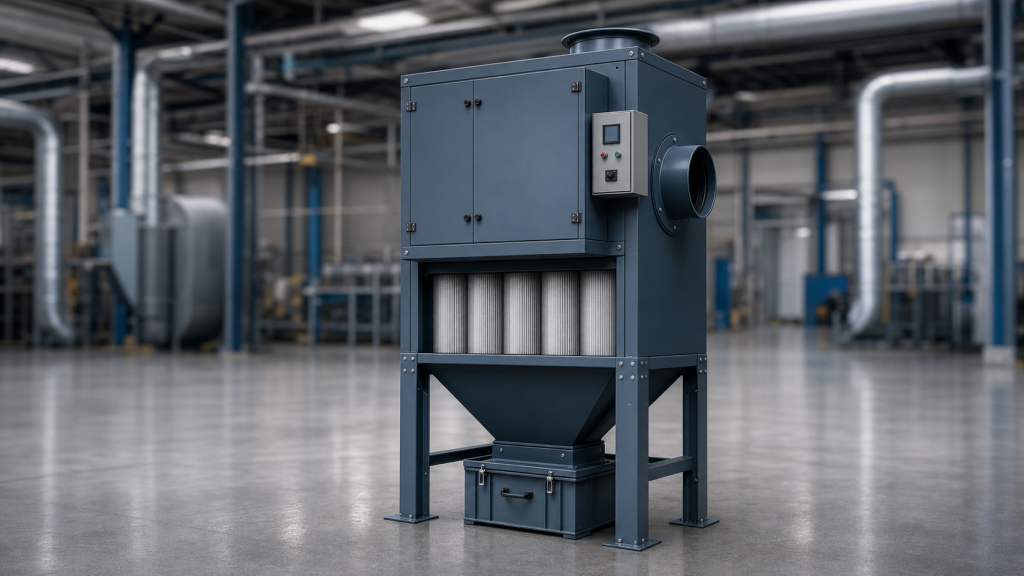

Картриджный фильтр ABL
Картриджный фильтр применяют для тонкой очистки сухого газа от мелкодисперсной пыли. Пыль задерживается на плиссированном материале, а импульсная продувка сбрасывает слой в…
Рассчитывается после уточнения производительности, исполнения и состава поставки.
Пришлите параметры или ТЗ — инженер уточнит комплектацию для вашего объекта.
- Расход воздуха
- 8 000–60 000 м³/ч
- Давление
- 1 800 Па
- Производительность по воздуху
- 1 000 – 60 000+ м³/ч (по числу…
- Эффективность очистки
- Определяется расчётом и выбранным фильтрующим материалом; подтверждается паспортом…
Инженерное решение
Что это оборудование решает
Картриджный фильтр применяют для тонкой очистки сухого газа от мелкодисперсной пыли. Пыль задерживается на плиссированном материале, а импульсная продувка сбрасывает слой в бункер без остановки всей системы.
Фильтрующий материал, площадь, скорость фильтрации и остаточная запылённость выбираются по виду пыли, температуре, влажности, липкости, абразивности и требованиям объекта. Точный показатель очистки публикуется только после подбора и подтверждения паспортом или протоколом.
Применение
Для каких задач подходит
- Металлообработка, сварка, плазменная и лазерная резка: сварочный аэрозоль, мелкая пыль
- Дробеструйная и абразивная обработка
- Фармацевтика, пищевая промышленность, порошковая окраска: тонкая пыль, гигиенические требования
- Финишная ступень после циклона: металлургия, ГОК, деревообработка
Предварительные параметры
Характеристики
Значения не являются договорными до подтверждения выбранной комплектации в техническом предложении и паспорте.
| Производительность по воздуху | 1 000 – 60 000+ м³/ч (по числу картриджей) |
|---|---|
| Эффективность очистки | Определяется расчётом и выбранным фильтрующим материалом; подтверждается паспортом или протоколом |
| Остаточная запылённость | Определяется расчётом и выбранным фильтрующим материалом; подтверждается паспортом или протоколом |
| Площадь фильтрации | до 120+ м² (по компоновке) |
| Тип регенерации | импульсная продувка сжатым воздухом (pulse-jet) |
| Давление продувки | 5–6 бар |
| Расход сжатого воздуха | по числу клапанов (уточняется при подборе) |
| Гидравлическое сопротивление | 800 – 1800 Па (рабочее) |
| Рабочая температура | до 80 °C (стандарт) / до 200+ °C (спецматериал) |
| Материал картриджа | полиэстер / антистатик / PTFE-мембрана / нанопокрытие |
| Материал корпуса | сталь / нерж. / с порошковым покрытием |
| Исполнение | Обычное, уличное или специальное — после проверки условий площадки; сертификаты только для конкретного исполнения |
Обзор аспирационных систем не является паспортом этой конфигурации; показатель очистки и сертификаты подтверждаются для выбранного исполнения.
Для закупки и согласования
Документация
Часто задаваемые вопросы
Картриджный компактнее: плиссированный материал даёт большую площадь фильтрации в малом корпусе и более тонкую очистку — до <5 мг/м³. Рукавный выигрывает на больших расходах и высокой начальной запылённости (до 50+ г/м³). При запылённости выше 50 г/м³ впереди картриджного фильтра ставится циклон либо выбирается рукавный.
Нет. Импульсная продувка сжатым воздухом (pulse-jet) сбрасывает пылевой слой с картриджей по мере роста сопротивления — без остановки системы. Пыль ссыпается в бункер и удаляется через затвор.
Под тип пыли, температуру и требования к остаточной запылённости: полиэстер — стандартные задачи до 80 °C, антистатик — взрывоопасная пыль, PTFE-мембрана и нанопокрытие — липкая и мелкодисперсная пыль, жёсткие ПДК, спецматериалы — температуры до 200+ °C.
